DN32管道阀

发布时间:2019-07-12         已有 390 人浏览

ZSGP系列气动管道阀是本公司参照美国、日本的技术资料进行自行设计、研制成功的新型的气动执行器,主要用于空分行业的制氮设备、制氧设备及其他设备的流体输送过程控制系统中的终端控制部件。它具有结构简单、体积小、流量大等特点。也广泛应用于石油、化工、冶金、轻工、医药、电力等工业部门的流体输送过程的控制系统。尤其近几年,蝶阀等其他阀门在空分设备的故障率偏高的情况下,我公司的管道阀很好的替代了其他阀门在空分领域的应用,凭借泄漏率低, 动作灵敏度高,性价比高,维护成本低等优点,取得了很好的效果,受到客户的一致好评。

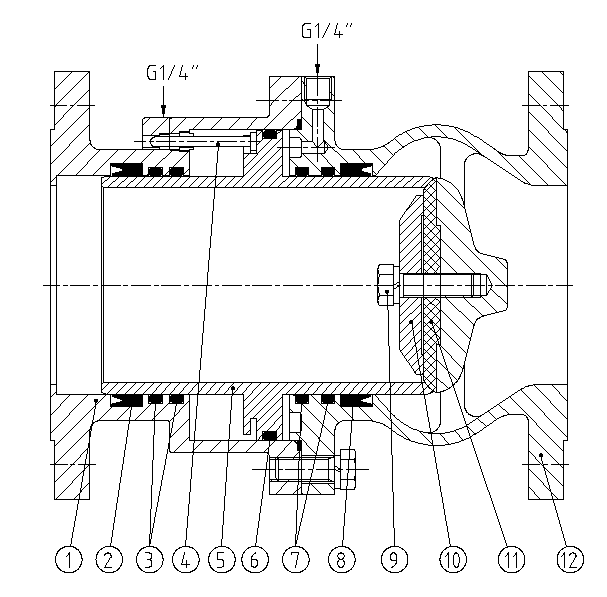

产品结构:


1、左阀体  2、防尘圈   3、O型圈   4、指示杆   5、活塞   6、O型圈

7、O型圈  8、防尘圈   9、螺栓     10、压板    11、阀芯  12、右阀体

产品特点:

1、执行机构与阀一体化设计

2、设计紧凑,外形小巧,重量轻

3、安装方便(特别适于复杂管线路)

4、优秀的气动控制系统,用较小压力的控制气体就能控制阀的启闭和密封;

5、最优化的设计确保了百万次的使用寿命。

6、压损小,流通面积达90%以上、开关具备现场指示。

技术参数:

表一

公称压力

1.6(MPa)

流阻系数

0.04-0.06

控制气源压力

0.3-0.6(MPa)

耗气量

22-3450(cm3)/次

切换时间

0.3-0.5(S)

使用寿命

≥100万次

阀体材料

 CF8(304)

密封材料

氟胶+PTFE

氟胶+聚氨酯

用户自定(据工况定)

适用温度

≤250℃

≤80℃

DN

L

D2

D1

n-Φd

气源接口

25

140

115

85

4-14

G1/4

32

160

140

100

4-18

40

180

150

110

4-18

50

200

165

125

4-18

65

230

185

145

4-18

80

240

195

160

8-18

100

260

215

180

8-18

125

295

245

210

8-18

150

356

280

240

8-22

200

460

340

295

12-22

备注:此表的法兰连接尺寸为GB/T9113-2010  PN1.6MPa的法兰尺寸。

产品维护:

1、气源的气必须经过过滤减压阀处理的干净气源,在制氮设备上可以采用双联式的过滤减压阀,在减压阀里面加入透平油,保证阀门每动作一次有微量的润滑脂喷进活塞缸,延长阀门的使用寿命。

2、阀门使用工况的管道必须严格清理,严防管道焊渣对阀门造成严重的破坏。

产品检修:

1、左阀体  2、防尘圈   3、O型圈   4、指示杆   5、活塞   6、O型圈

7、O型圈  8、防尘圈   9、螺栓     10、压板    11、阀芯  12、右阀体

1、驱动阀门的气源为0.4~0.6MPa,当驱动气源在大于0.6MPa还不动作,阀门阀门处于卡死状态,可以稍微加大气源(说明:阀门在制造完毕到使用,由于长时间的没有动作,首次开启的压力可能要高点),如还不动作,请及时联系生产厂家,

2、当检测孔出现严重排气时,请及时更换里面的密封件。

3、当阀门不能关压密,请及时更换阀芯。

4、当指示杆孔漏气,拆开阀门,更换指示杆密封件。
